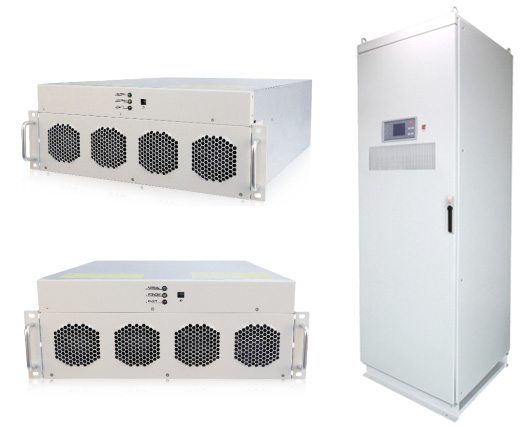

● 产品概述
GRASUN SVG是新一代静止无功发生装置，是无功补偿领域技术应用的代表。SVG并联于电网中，相当 于一个可变的无功电流源，通过调节逆变器交流侧输出电压的幅值和相位，或者直接控制其交流侧电流的幅 值和相位，迅速吸收或者发出所需要的无功功率，实现快速动态调节无功的目的。当采用直接电流控制时， 直接对交流侧电流进行控制，不仅可以跟踪补偿冲击型负载的冲击电流，而且可以对谐波电流也进行跟踪补偿。
-COSφ=1.00
-容性感性无功补偿
-三相不平衡补偿
● 应用领域
■ 医院（医疗设备、信息化系统）
■ 汽车制造、冶金（轧钢、冶炼）
■ 大型数据中心（高频UPS轻载率、HVDC系统）
■ 石油钻井（直流调速）
■ 新能源产业（光伏发电站、微电网）
■ 港口码头等
■ 低压配电网（配电台区）
SVG是主要由全控半导体器件与并网电抗，通过控制器实时检测负载电流，通过电流分解算法与控制算法，实 现实时的双向无功、不平衡补偿，有效规避传统LC补偿的风险，是高性能的低压配电补偿装置。

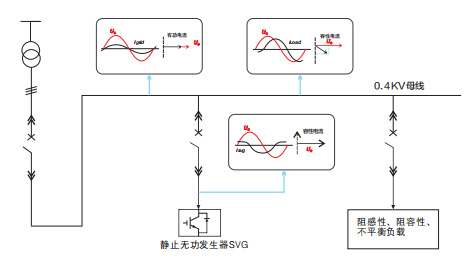

原理示意图如下所示：

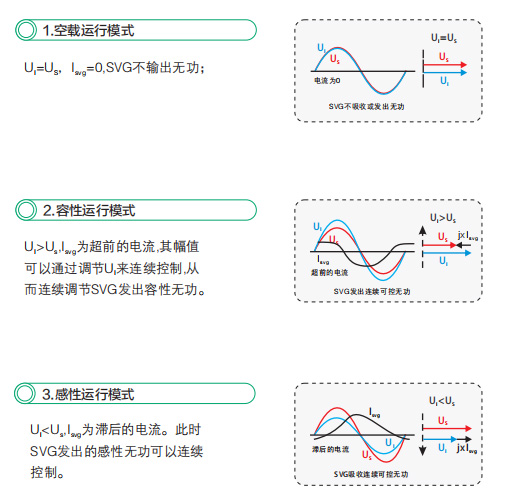

● 工作模式
■ 线性输出容感性无功电流，功率因数可达0.99；
■ 三相不平衡补偿功能
■ 容感性负载-1~1补偿效果
■ 有效避免电费罚款
■ 采用进口IGBT，稳定可靠
■ 实时补偿,全响应时间小于15ms
■ 动态响应时间小于50uS
■ 无过补、无欠补、无谐振
■ 补偿容量等于安装容量,不受系统电压跌落影响
■ 模块化设计，可灵活与GTSC或GAPF组合，混合补偿
■ 适合壁挂、整柜，或用户自行设计组柜等安装方式。
■ 可多台机柜并列运行
■ 支持热插拔
■ 适应任意工况组合应用
■ SVG无功补偿
■ SVG+SVC无功补偿
■ SVG+APF补偿
