● 产品简介
GPSC是一种有源（SVG）和无源（TSC）相结合的混合补偿方案。单独的TSC通过控制投入电网的电容组 数，属于有级补偿，精度低，响应时间慢。SVG可以补偿不平衡电流，属于无级补偿，补偿精度高，响应时 间快，但纯SVG补偿造价高。SVG+TSC混合补偿方案结合两者的优点，TSC补尝无功，SVG补尝不平衡，通 过统一控制实现对负载的无级快速补偿，达到好的性价比。

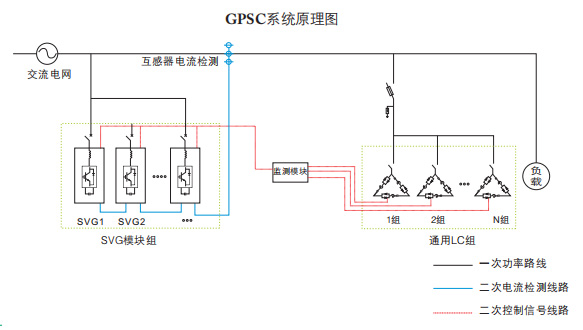

■ GPSC混合无功补偿系统

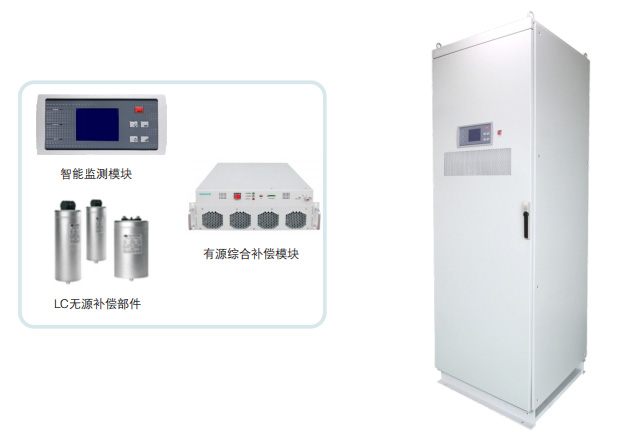

■ GPSC系统组成=集中控制器+SVG模块+通用LC
■ 设定LC与SVG的工作模式与参数
■ 实时显示功率信息、补偿前后数据、波形图，控制及监控SVG+LC工作状态
■ 快速响应系统无功变化，对LC过补或欠补的无功补偿至0.99
■ 实现无级投切，补偿快速变化无功
■ 补偿负载大部分稳定、少变化的无功
■ LC进行有级投切补偿
■ SVG模块进行盲点覆盖，实现无线投切
■ GPSC方案中快速响应由SVG模块来实现 ，SVG快速响应时间<50us,全响应时间为<15ms
■ GPSC中的 SVG体现出电力电子开关的优势，传统的SVC中，晶闸管仅为快速开关作用，无法体现出“高频快速投切”价值。（通常投切一次100ms以上，而SVG中的IGBT 1秒钟投切次数可超15000次）
■ 通过对GPSC方案中的任一功率元器件（SVG模块或LC）进行组合，可实现
■ GPSC补偿范围从-1~1
■ GPSC方案的性价比高
■ GPSC方案的应用行业覆盖广泛
■ 100～200ms：
负载的无功突增，LC来不及动作，SVG会实时响应补偿系统无功；
■ 200～500ms：
LC响应投入补偿，此时SVG会实时减少补偿容量；
■ 900～1000ms：
负载的无功突减时，LC来不及切除投入的电容器，SVG会实时发出一个反向补偿的无功，将LC过补的容量补偿掉；
■ 1000ms～：
LC将多余的补偿容量切除，此时SVG又会实时跟踪系统无功变化，将系统中剩余的无功消除。
