GRASUN APF低压有源电力滤波装置

性能特点

■  APF可同时滤除2-50次谐波，或选择滤除特定次数谐波；

■ 感性与容性无功补偿，功率因数可达0.99；

■ 三相有功不平衡补偿、三相无功不平衡补偿，分相补偿

■ 三电平设计，优良EMC特性；

■ 装置永不过流，滤波同时，能完全避免过补偿；

■ 全面的故障保护功能(过电压、欠电压、过电流、短路保护等)；

■ 进口IGBT，稳定可靠

■ 全响应时间小于10ms，对阶跃变化的谐波完全补偿时间<5ms;

■ 模块化设计，可灵活与TSC或SVG组合，混合补偿

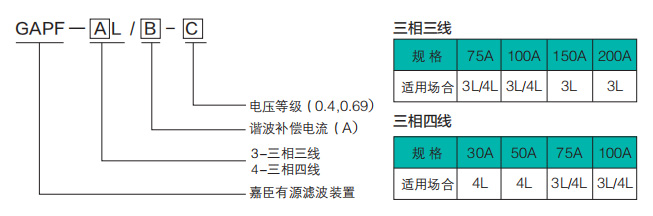

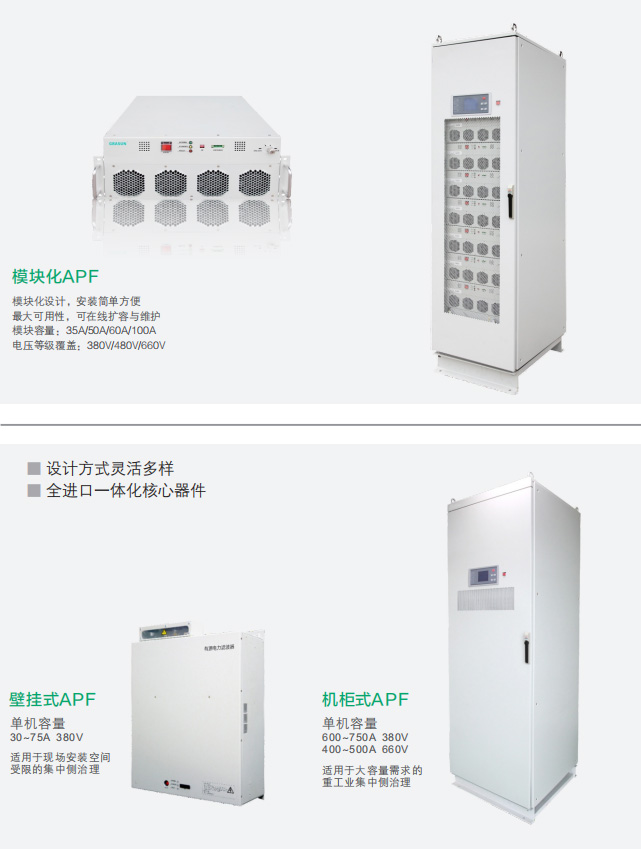

■ 适合壁挂、整柜，或用户自行设计组柜等安装方式；

■ 友好的人机界面，可实时了解系统参数与设备运行状态；

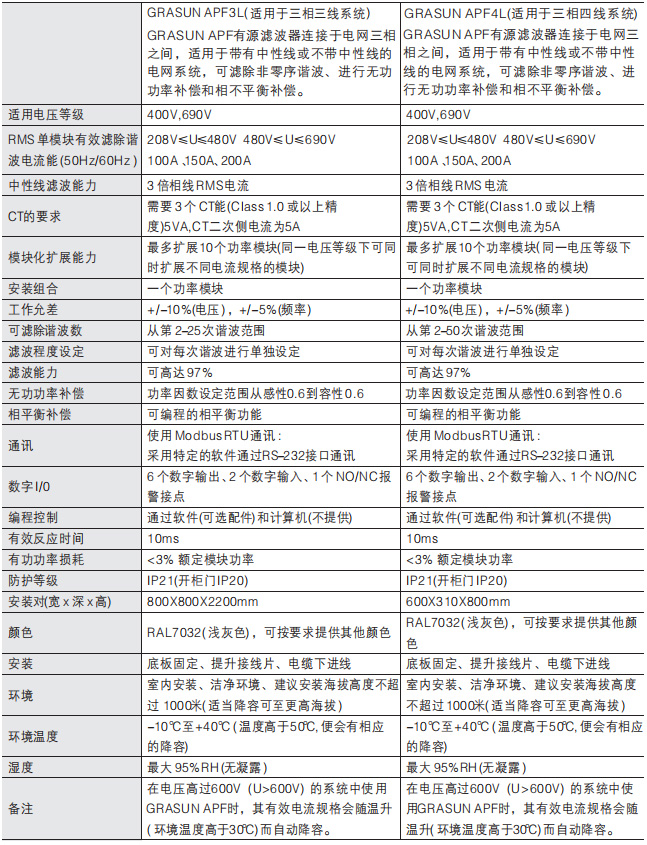

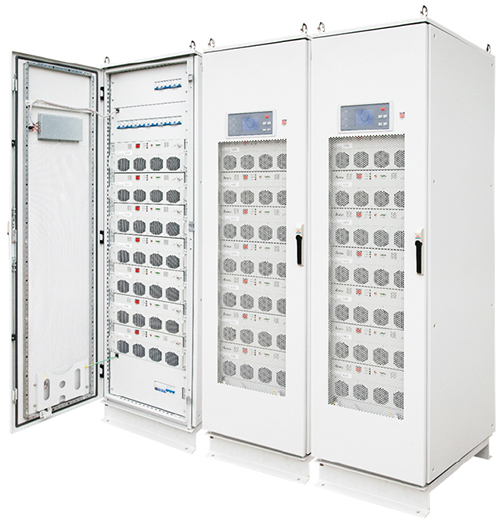

■ 可多台机柜并列运行，可用性*，可在线扩容

单机智能设定多种应用模式

全额容量的APF模式

全面补偿2- 50次谐波，也可对特定次 谐波进行单独补偿。

响应速度极快，≤10ms。

谐波滤除率高，在额定功率下，谐波电 流滤除率可高达98%。

APF模式+SVG模式

根据电网实时工况，智能化分配谐波治 理及无功补偿容量，单机同步进行谐波 治理和动态无功补偿，确保优质电能。

实现电能质量目标多样化控制。

GAPF模式+TSC无功补偿模块

针对既是谐波源又是无功冲击性负荷， 具有*补偿效果。

混合补偿: TSC实现无功补偿的同时， 抑制特征次谐波电流。

实时检测补偿对象的电压和电流，经指令电流运算单元计算出补偿电流指令信号，该信号经补偿电流发生电 路放大产生补偿电流，补偿电流与负载电流中需用补偿的谐波及无功等电流抵消，*终得到期望的电源电 流。在下图中的体现是，当需要补偿负载所产生的谐波电流时，有源电力滤波器检测出补偿对象负载电流iL中 的谐波分量ih后，将其反极性作为补偿电流的指令信号iC*,再由补偿电流发生电路产生补偿电流ic,其中补偿电 流ic与负载电流中谐波分量iLh大小相等，方向相反，因而两者相互抵消，使得电源电流中只含基波，达到消 除电源电流中谐波的目的。

运行模式

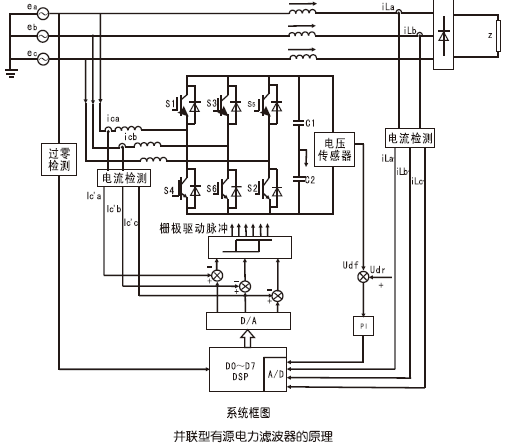

上图为有源滤波器的系统框图。通过霍尔传感器检测非线性负载的电流iLa、iLb、iLc经电流信号调理后送入 指令电流产生电路，指令电流产生模块是由T|公司的DSP为核心建立的。DSP计算出需要补偿的谐波和无功电 流后，通过外部D/A送入电流跟踪控制电路。霍尔传感器检测有源电力滤波器主电路的电流ica、icb、icc,经电 流信号调理后也送入电流跟踪控制电路，电流跟踪控制电路对主电路补偿电流与指令电流进行滞环比较后送 出栅极开关驱动信号，驱动电路接受来自前级电流跟踪控制电路的PWM信号，并经隔离放大后驱动主电路的 开关管，以控制主电流的电路跟随指令电流的变化，*终达到实时补偿谐波与无功功率的目的。电压传感器 检测变流器直流侧总电压，经电压信号调理后送入指令电流发生电路，通过合理的控制以调节直流侧电压的 稳定。启动、关断和保护模块按一定的时序控制装置的启动和关断，并提供装置的过流、过压、过热、缺相 等故障保护功能。
